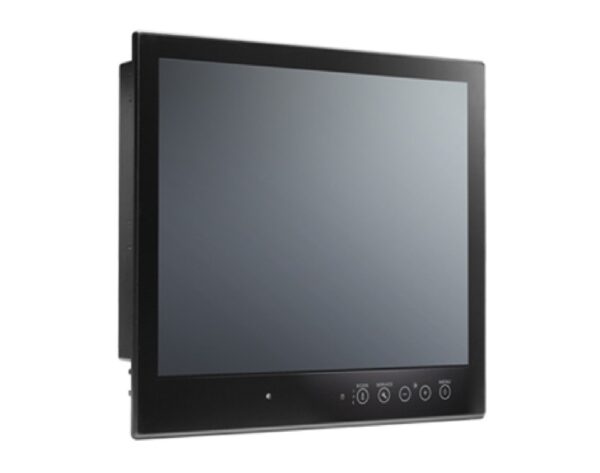

Moxa Md-219z-Hb 19” Endüstriyel Marine Ekran – Denizcilik Ecdis Monitörü

19 inç ekran, 5: 4 en boy oranı
300 nit veya güneş ışığında okunabilir 1000 nit LED arkadan aydınlatma
ECDIS uyumluluğu için kalibre edilmiş renk (CTOS tarafından mevcuttur)
Tam aralıklı karartma,% 0 ila% 100
SavvyTouch ekran kontrolleri
Dahili RS-232/422/485 arayüzleri
Çift güç kaynakları (AC ve DC)
IP54 dereceli ön panel (IP66 istek üzerine temin edilebilir)

MD-219 Serisi marine monitör deniz ekranları, tam aralıklı karartma, geniş görüş açıları ve isteğe bağlı optik bağlantı ile birlikte gelir. Bu ekranlar, endüstriyel deniz sistemlerine daha kolay entegrasyon sağlayan, dağıtım maliyetlerini ve genel olarak pazara sunma süresini azaltan küçük profilli modüler bir tasarımla oluşturulmuştur.
Yenilikçi ve kullanıcı dostu SavvyTouch ekran kontrolleri, diğer denizcilik ekran konsollarında bulunmayan birkaç benzersiz özellik sunar: karanlık koşullarda uygun ayarlamalar için bir yakınlık sensörü, güç durumu hakkında anında güncellemeler için bir bilgi düğmesi ve aralarında ayarlama yapmak için hızlı bir geçiş gündüz, alacakaranlık ve gece ECDIS modları (yalnızca renk kalibreli ECDIS modelleri için).
MD-219 Serisi ekranlar, IEC 60945, DNV, ABS ve IACS E10 ile uyumlu olduğundan denizcilik uygulamaları için uygundur. IP54 dereceli (IP66 sınıfı modeli talep üzerine temin edilebilir) muhafazaları, bu uluslararası standart kuruluşlarının belirlediği sınırların üzerinde ve ötesinde toz ve neme karşı ek koruma sağlar.
ECDIS onaylı modeller de mevcuttur ve ECDIS harita ve navigasyon istasyonları için mükemmel bir HMI çözümü sunar moxa marine monitörler
En Boy Oranı

5: 4
Kontrast Oranı

2000: 1
Maks. Alan sayısı Renk Sayısı

16,7 M (8 bit / renkli)
Panel Boyutu

19 inç izlenebilir görüntü
Panel Tipi

MVA
Piksel

1280 x 1024
Tepki Süresi

20 ms (griden griye)
Bakış açıları

178 ° / 178 °
Işık Yoğunluğu (Parlaklık)

MD-219X / 219Z: 300 cd / m 2
MD-219Z-HB: 1000 cd / m 2
Seri bağlantı girişleri

RS-232 bağlantı noktaları x 1 (DB9 erkek)
RS-232/422/485 bağlantı noktaları x 1, yazılımla seçilebilir (terminal bloğu)
Video girişi

DVI-D x 1, 29-pin DVI-D konektörleri (dişi)
VGA x 1, 15-pin D-sub konektörü (dişi)
Dokunmatik Tip

MD-219Z / MD-219Z-HB: Kapasitif Dokunmatik (PCAP)
MD-219X: Yok
Destek Noktalarına dokunun

MD-219Z / 219Z-HB: 4 puan
Baudrate

50 bps – 115,2 kbps
Veri bitleri

5, 6, 7, 8
Akış kontrolü

RS-485 için RTS / CTS, XON / XOFF, ADDC® (otomatik veri yönü kontrolü), RTS Geçiş (yalnızca RS-232)
Parite

Hiçbiri, Çift, Tek, Boşluk, Mark
Durdurma Bitleri

1, 1.5, 2
RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx +, Tx-, Rx +, Rx-, GND
RS-485-2w

Veri +, Veri-, GND
RS-485-4w

Tx +, Tx-, Rx +, Rx-, GND
Giriş gerilimi

100 – 240 VAC, 24 VDC (18 – 30 V)
Güç tüketimi

40 W (maks.)
Konut

Metal
IP derecelendirme

MD-219X: IP54, ön
MD-219X: IP22, arka
MD-219Z: IP54, ön
MD-219Z: IP22, arka
MD-219Z-HB: IP66, ön
MD-219Z-HB: IP22, arka
Boyutlar

429 x 387 x 75 mm (16,89 x 15,24 x 2,95 inç)
Ağırlık

7.800 g (17.20 lb)
Kurulum

Masaüstü, Panel montajı, VESA montajı
Çalışma sıcaklığı

-15 – 55 ° C (5 – 131 ° F)
Depolama Sıcaklığı (paket dahil)

-20 ila 60 ° C (-4 ila 140 ° F)
Ortam Bağıl Nem

% 5 -% 95 (yoğunlaşmayan)
EMC

EN 55032/24
EMI

CISPR 32, FCC Bölüm 15B Sınıf A
EMS

IEC 61000-4-2 ESD: Kontak: 4 kV; Hava: 8 kV
IEC 61000-4-3 RS: 80 MHz – 1 GHz: 3 V / m
IEC 61000-4-4 EFT: Güç: 1 kV; Sinyal: 0,5 kV
IEC 61000-4-5 Dalgalanma: Güç: 2 kV; Sinyal: 1 kV
IEC 61000-4-6 CS: 1k V
Denizcilik

ABS, CCS, DNV-GL, IEC 60945
Emniyet

UL 60950-1
Marine Monitor Garanti süresi

LCD: 1 yıl
Sistem: 3 yıl
